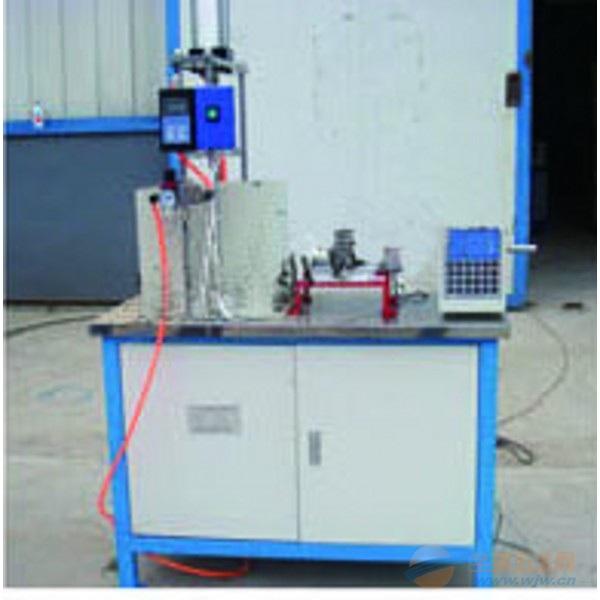

一、TSY-13土工合成材料拉拔儀適用范圍：
該儀器通過測試土工合成材料與周圍土體拉拔摩擦阻力，以測定土工合成材料的拉拔阻力特性。適用于各種土性和狀態的土與各種類型的土工織物、土工膜、土工帶和土工格柵。[符合標準]： JTG E50 T1130, SL/T 235-2012。
二、TSY-13土工合成材料拉拔儀技術參數：
l、拉拔箱內徑290×290×290 mm
2、測力精度誤差 ≤±0.3%
3、測力范圍 0 ～10 KN
4、法向壓力 0～200 kPa
5、水平拉拔速率 0.5mm/min
6、水平拉拔位移 0～30mm
7、位移精度誤差 ≤±0.3%
8、電源 220V 50Hz
三、試驗方法
1 按本規定裁剪試樣，試樣寬度宜稍小于試驗箱寬度，試樣長度應使試樣不被拉斷，由試驗確定。
2每組試驗應不少于3塊試樣。
3 從試驗箱引出的試樣端部應進行加固，試驗時箱外試樣不應發生很大的變形。
4. 根據設計要求的密度和狀態將試驗箱下半部的土體仔細填實，填土高度與縫口齊平，平整土面。
5 在土面上鋪放試樣，拉伸端自縫口引出，注意兩邊對稱，隨即在試樣上輕輕鋪上一層土使試樣定位。
6 根據設計要求的密度和狀態將上半箱的土填實。
7 將試樣的端部平整地放入拉力夾具內，對中，均勻地夾緊。
8 依次放上加荷頂蓋和百分表，施加法向壓力，固結所需時間可參照相關試驗規程規定進行。
9調整水平加荷裝置，按下液晶顯示器中文顯示。土工合成材料拉拔摩擦試驗儀生產廠家質優依次進行試驗所需測試參數。開始試驗。上下箭頭鍵為調整夾具所需位置。當拉力夾具開始受力時即為拉拔開始點。按下開始鍵，測讀并記錄位移量和水平拉力。拉拔速率可參照工試驗規程，對砂性土宜取0．5mm/min。
10 當拉拔力出現峰值后，應繼續拉拔直至拉拔力穩定，即可停止試驗。
11 換一塊試樣，施加另一個法向壓力，重復本節以上步驟完成全部試驗。
四、計算
按下式計算界面拉拔摩擦強度：
(17.5.1)
式中 τp
——拉拔摩擦強度，kPa；
Tp
——實測的峰值水平總拉力，kN；
L，B
——試樣埋在土內部的長度和寬度，m。
17.5.2 計算各級法向壓力下的拉拔摩擦強度，并繪出τp～p曲線。
17.5.3 按下式計算土一土工合成材料的拉拔摩擦系數f：
f=τp/p
(17.5.3)
式中p
——法向壓力， kPa；
τp
——對應于σ的拉拔摩擦強度， kPa。
