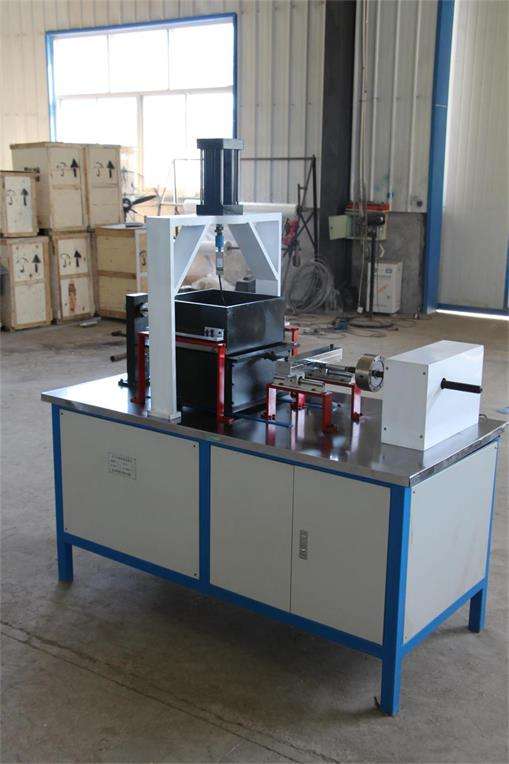

一、TSY-14土工合成材料直剪拉拔摩擦試驗系統簡介:
該儀器是依據交通部《公路土工合成材料試驗規程JTG E50-2006》，采用電子傳感器技術、步進電機減速傳動技術、機械杠桿砝碼（恒壓）加載技術、計算機信息處理技術開發的，用于土工合成材料直剪摩擦和拉拔摩擦試驗的全自動試驗設備。系統由主機（含水平、垂直伺服加載裝置、剪切盒、主機架、電器盒）測控系統、計算機數據采集和處理部份組成，操作方便、結構緊湊、試樣美觀，是國內首創的用于土工合成材料試驗的高效、高精度試驗設備。
二、TSY-14土工合成材料直剪拉拔摩擦試驗系統主要技術指標：
1、直剪試驗速度：0.02~10mm/min，無級調速；
2、位移傳感器：量程0～300mm，準確度：0.04mm；
量程0～50mm，準確度：0.04mm；
3、拉壓力傳感器：0~ 50KN，準確度：0.1%FS；
垂直壓力傳感器：0~100KN，0.1%FS；
4、數采儀：20×4LCD液晶顯示，內存32K。
5、垂直加載范圍：50Kpa、100Kpa、200Kpa、300Kpa、400Kpa；采用伺服電機滾珠絲桿加載；水平加載范圍：0~50KN；
6、試模尺寸：直剪試驗：長×寬×高 600×300×300mm
拉拔摩擦試驗：600×300×300mm
系統特點：
▲采用滾珠絲杠，為精密線性模組，拉延平穩，噪音低。
▲儀器自動完成試驗，土工合成材料直剪拉拔摩擦試驗系統生產廠家質優屏幕顯示試驗結果，顯示拉力與位移曲線，自動打印試驗結果。
▲配置微型打印機。
▲具有拉力均勻等速、外形輕巧、操作簡便等特點，上位機檢測軟件界面美觀，資料存儲和處理方便。
符合標準：
▲拉拔測試: JTG E50 T1130, SL/T 235-1999。
▲直剪測試: ISO 12957.1, GB/T 17635.1 , ASTM D5321, JTG E50 T1129, SL/T 235-1999。
